Ti-6Al-4V(TC4)屬于一種高比強度、優異韌性以及耐高溫環境的合金，被廣泛應用于各種核心工業領域，如航空航天、醫療設備、交通運輸、精密測量設備等，為這些領域的技術進步提供了重要支持。可將其用于制造高強度罩殼、支撐座架、排氣裝置、隔熱層和耐熱蒙皮，從而極大地推動了航空技術的快速進步[2]。

按制造工藝，鈦合金分為鍛造、鑄造等類別。其加工時切削力大、溫度高，易引發刀具振動和表面嚴重磨損，故為難加工材料[3]。馮亞洲等[4]設計了基于深度學習和BP網絡的鈦合金容屑系數預測方法，模型決定系數超0.9，切屑以短帶狀為主，加工穩定。張澤華等[5]對鈦合金開展微孔鉆削Deform-3D仿真與試驗，結果表明超聲振動鉆削較普通鉆削在軸向力和溫度上均有明顯降低。

本文在前人研究的基礎上，開展TC4合金高速銑削時主切削力研究，加強參數優化分析，研究結果具有很高的實際意義。

1、實驗設置

1.1　試樣制備

以鈦合金板為對象，采用Lasertel激光器進行激光熔覆，參數為：功率3250W，掃描速度5mm/s，光斑尺寸12mm×3mm，粉層厚度3mm，熔覆層距0.6mm，激光頭與熔覆面間距285mm，通入氬氣保護，成功制備TC4試樣。隨后開展切削實驗，通過精細線切割將試樣加工至50mm×40mm×40mm，并用精密夾具固定，確保切削力分布可控。

在進行高速銑削的過程中，在系統中安裝了Kistler 9265B壓電傳感器用于實時測量切削力。主切削力(Ft)作為沿著銑刀運動軌跡的最大作用力，對整個切削過程至關重要，因此，本研究深入剖析了影響這一關鍵參數的各種因素。

1.2　實驗方案

本實驗進行銑削試驗的工藝條件如下：銑床型號為FANUC-D14MiA立式加工中心，Walter WMG40型硬質合金刀具，銑刀直徑為20mm，刀具參數為前角12°，后角14°，螺旋角35°，銑削速度為100～800mm/min，進給量為0.02～0.10mm/r，切削深度為0.4～1.2mm。開展單齒切削試驗，分別比較切削速度、深度和進給量等因素對切削力產生的影響。

2、參數對主切削力的影響分析

2.1　銑削方向分析

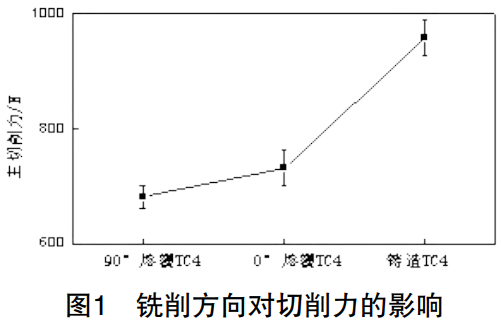

圖1是對本實驗設定的各個銑削方向采用兩種方法進行處理所得的結果，可以看到此時的切削力發生了改變。通過試驗研究可知，在銑削期間材料表面呈現各向同性特征，且沿同一路徑進行銑削時，產生的主切削力超過了90N。這是由于在增材制造過程中，大部分熱量都是由激光照射引起。在激光照射下，涂層表面形成了重疊的涂層。當光點繼續前進時，晶體溫度出現了劇烈變化。在設定溫度梯度下，合金的顯微組織也會發生很大的變化，從而使合金力學性能發生變化。

2.2　進給量分析

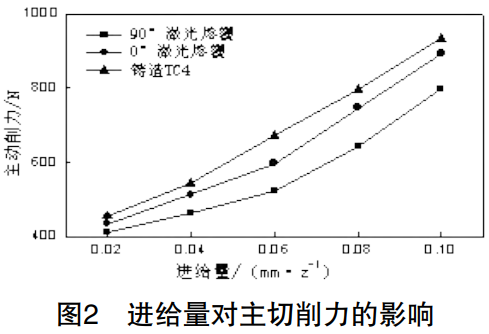

圖2是在設定各個單齒進給量下所導致的鈦合金主切削力變化情況，設定控制速度為400mm/min，銑削深度為0.8mm。隨著進給速度的提高，鈦基復合材料形成了更大的主切削力。這是因?yàn)樵黾訂锡X進給量可以使各刀刃產生較大切屑厚度并獲得更多未切除物料，從而使切削阻力明顯增加。由于銑刀呈現螺旋角結構，在進行銑削加工的過程中，刀具多個刀刃會產生切出效應。在加工過程中，隨著刀具刃口切入量增大，加工過程中產生了較大的主切削力。對兩種不同類型鈦基材料進行銑削試驗可以確定主切削力在90°銑削方向時載荷最小的性能指標。

2.3　銑削深度分析

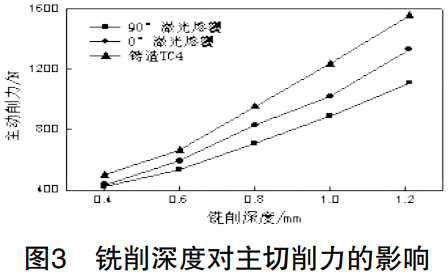

圖3是在設定銑削速度為200mm/min和進給量為0.06mm/z的情況下，以不同銑削深度測試得到的主切削力數據。研究結果表明，隨著加工深度的增加，主切向力呈直線上升的趨勢。這是因?yàn)殡S著銑削深度增加，刀具需要抵抗更大的能量，此時刃口阻力也明顯增大。

2.4　銑削速度分析

圖4為不同銑削速度下的主切削力結果(銑削深度0.04mm)。當銑削速度低于400m/min時，主切削力隨速度增大而明顯增加；超過該值后趨于穩定。實驗結果表明，適當提高切削速度有助于優化鈦合金的加工性能。

3、結論

本文針對激光熔覆TC4合金高速銑削時的主切削力進行分析，并優化工藝參數。材料表面呈現同向特征，沿同一路徑銑削時主切削力超過了90N，呈現出顯著的切削作用力。隨著進給速度、切削深度和切削速度的增加，銑削主切削力增加。后續需要通過表面檢測來證明優化參數的有效性。

參考文獻

[1] 賈宗強，白海清，張?chǎng)魏危? TC4鈦合金材料鉆削仿真與參數優化[J]. 兵器裝備工程學報，2023，44(10)：94-105.

[2] 李云義，李樹健，李鵬南，等. CFRP/TC4疊層結構鉆削仿真與實驗研究[J]. 宇航材料工藝，2023，53(06)：32-39.

[3] 梁桂強，劉昂馳，高源. 鈦合金Ti6Al4V與鋁合金Al7075-T651鉆削性能仿真對比分析[J]. 組合機床與自動化加工技術，2023(04)：133-136.

[4] 馮亞洲，陶覓辰，劉戰鋒，等. 基于深度學習的TC32鈦合金B(yǎng)TA深孔鉆削容屑系數和切屑形態研究[J]. 制造技術與機床，2024(04)：57-62.

[5] 張澤華，董志國，曹桂新，等. Ti6Al4V分離型超聲振動微鉆削的鉆削特性仿真與試驗研究[J]. 工具技術，2023，57(09)：64-68.

[6] 馮亞洲，黃帥澎，劉雁蜀，等. TA15鈦合金深孔鉆削試驗研究[J]. 制造技術與機床，2022(02)：39-42.

（注，原文標題：TC4合金高速銑削時主切削力分析及參數優化_程香）
