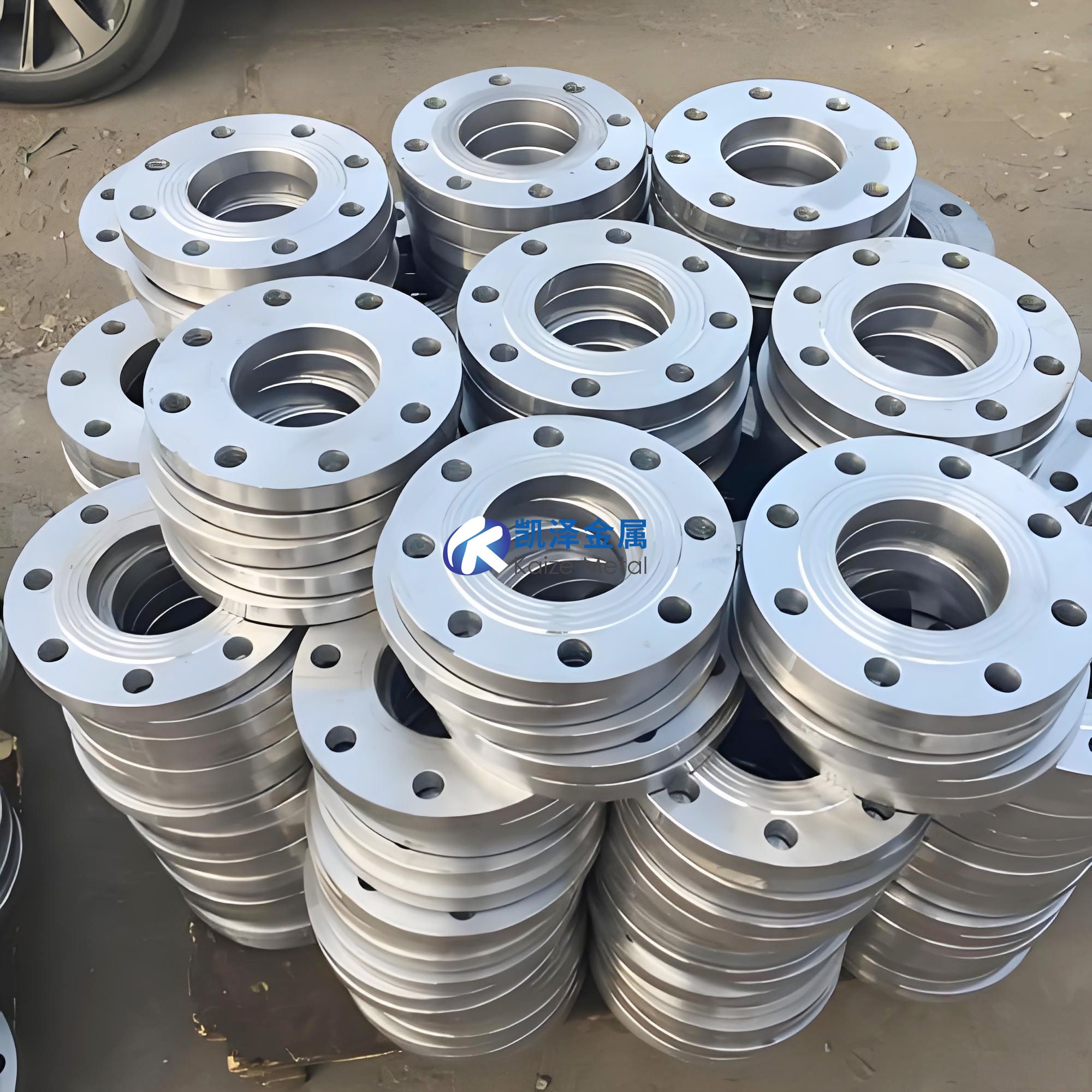

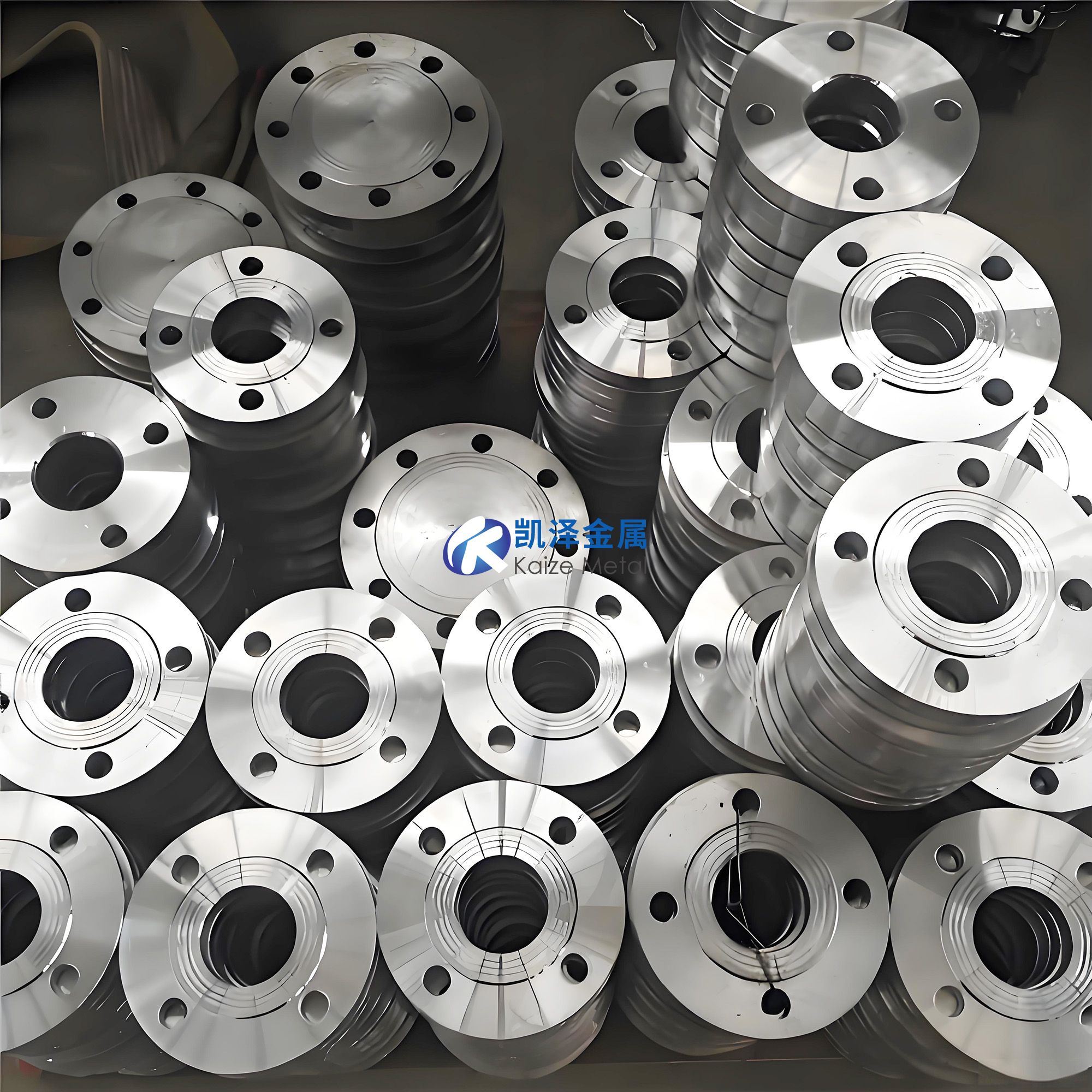

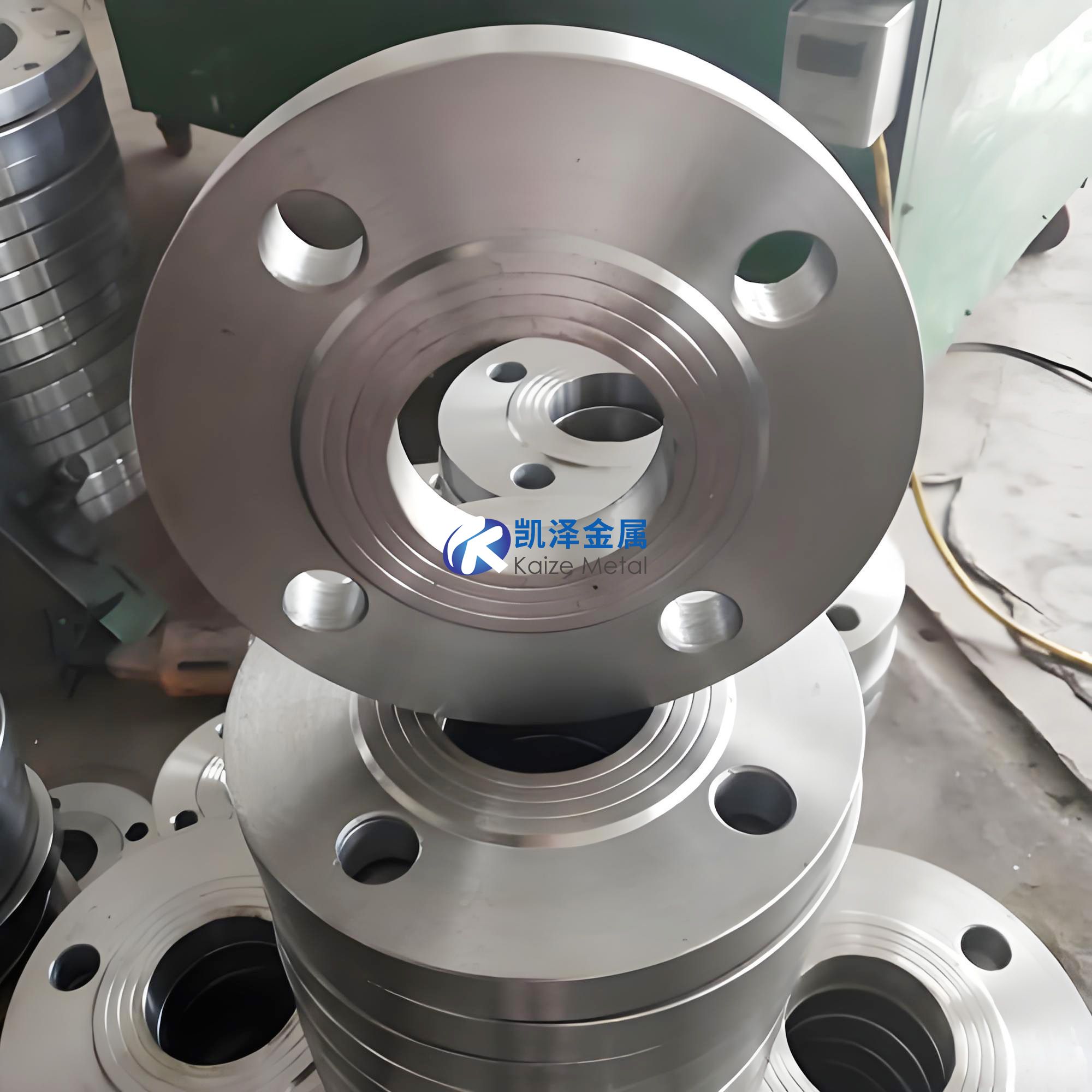

鈦法蘭是利用鈦及鈦合金制造的管道連接件，通過螺栓緊固和墊片密封，實現管道與設備間的可靠連接。在化工石油工業中，鈦法蘭憑借其卓越的耐腐蝕性能，成為解決強酸、強堿、氯離子等苛刻介質腐蝕難題的關鍵部件，直接影響生產裝置的安全性、連續性和經濟性。
一、 定義與核心作用
化工石油工業用鈦法蘭是專為耐受強腐蝕介質而設計的管道連接件。其核心作用是在高溫、高壓、高腐蝕性的工況下，確保管道系統密封可靠、長期穩定運行，從而替代易腐蝕的碳鋼、不銹鋼法蘭，大幅延長設備檢修周期和使用壽命。
二、 主要材質與性能特點
該領域鈦法蘭主要選用工業純鈦及耐蝕鈦合金，其性能核心是在特定介質中形成穩定、致密的氧化膜（鈍化膜）。
| 材質類型 | 典型牌號 (國內/美標) | 主要成分特點 | 核心性能特點與適用介質 |
| 工業純鈦 | TA1 (Gr1)、TA2 (Gr2) | 鈦含量高，雜質元素少。 | 成形性、焊接性最優，耐腐蝕性良好。適用于氧化性介質（如硝酸、濃硫酸）、氯堿溶液、海水等。 |
| 鈀系合金 | TA9 (Gr7)、TA10 (Gr12) | 添加微量鈀(Pd)或釕(Ru)等貴金屬。 | 顯著改善在還原性酸（如稀硫酸、鹽酸）中的耐蝕性，拓寬了鈦在化工中的應用范圍。 |
| 鈦鉬鎳合金 | TC4 (Gr5) | Ti-6Al-4V，屬α+β型合金。 | 強度高，但耐腐蝕性一般，主要用于對強度有特殊要求且介質腐蝕性不極強的部位。 |
關鍵性能解讀：
卓越的耐腐蝕性：在氧化性介質（如硝酸、濕氯氣）中，鈦表面能瞬間形成穩定的TiO?氧化膜，腐蝕速率極低。例如，TA2法蘭可耐沸點以下、濃度70%以內的硫酸；在250℃以下的各種濃度醋酸中幾乎不腐蝕。
良好的機械與工藝性能：比強度高，在減重方面有優勢。焊接性能良好，可采用TIG、MIG等方法焊接。
使用限制：對氫氟酸、高溫濃磷酸、干氯氣等介質不耐蝕。在還原性酸中，需依靠合金化（如加鈀）或介質氧化性條件來維持鈍化膜穩定。
三、 執行標準體系
鈦法蘭的生產與驗收遵循多層級標準，確保其尺寸、壓力等級、材質和性能滿足工程要求。
壓力管道通用標準：如HG/T 20592~20635（化工部歐洲體系）、GB/T 9112~9124（國標）系列，規定了法蘭的類型、尺寸、公差和技術要求。
材料專用標準：
國內：GB/T 16598（鈦及鈦合金加工件）、GB/T 2965（鈦及鈦合金棒材）。
國際：ASTM B381（鈦及鈦合金鍛件）、ASTM F67（純鈦外科植入物用材，代表高純凈度）。
行業與企業標準：各化工工程公司及大型法蘭制造商常有更嚴苛的內控技術條件。
四、 核心加工工藝與關鍵技術
從鈦錠到合格法蘭，需經過一系列精密加工，核心在于避免污染、控制組織、保證尺寸與密封面精度。
下料與成形：
鍛造：主流工藝。通過多火次鍛造（如自由鍛+模鍛）破碎鑄態組織，獲得致密、均勻的流線，提升力學性能和耐蝕性。關鍵技術是精確的溫度-變形量控制，防止過熱或開裂。
卷制與焊接：適用于大口徑法蘭。將鈦板切割成條狀，卷圓后焊接成型，再加工密封面- 。
機械加工：使用CNC數控機床進行車、銑、鉆等工序，精確加工法蘭密封面、螺栓孔等，確保尺寸精度和表面光潔度。鈦合金導熱性差、化學活性高，需選用專用刀具和冷卻液。
焊接：采用高純氬氣保護的TIG（鎢極惰性氣體保護焊），防止焊接區被空氣污染而脆化。焊后需進行著色滲透（PT）或射線（RT）檢測，確保焊縫質量。
表面處理與檢測：
表面處理：采用噴砂、酸洗（通常為HF+HNO3混合酸）去除氧化皮和污染層，露出銀白色金屬基體，并形成新的鈍化膜。
無損檢測：超聲波檢測（UT） 用于檢查內部缺陷；滲透檢測（PT） 用于檢查表面開口缺陷。
五、 在化工石油各領域的具體應用
鈦法蘭作為關鍵連接件，廣泛應用于以下腐蝕性強烈的工藝環節：
| 應用領域 | 典型工況與介質 | 常用鈦材牌號 | 具體應用部位與案例 |
| 氯堿工業 | 濕氯氣、氯水、次氯酸鹽、堿性溶液。 | TA1, TA2, TA9 | 核心應用領域。用于離子膜電解槽出口管道、濕氯氣冷卻器、氯氣洗滌塔、鹽水預熱器等設備的法蘭連接。 |
| 醋酸/硫酸工業 | 濃度、溫度變化大的酸液。 | TA2（氧化性條件），TA10（還原性條件） | 醋酸精餾塔、硫酸濃縮裝置、酸冷卻器、泵和閥門的進出口法蘭。TA2法蘭可用于濃度70%以下的硫酸。 |
| 化肥與農藥工業 | 尿素甲銨液、硝酸、磷酸銨料漿、含氯農藥中間體。 | TA2, TC4 | 尿素合成塔出口管道、硝酸蒸發器、磷酸反應槽、農藥氯化反應器的設備法蘭。 |
| 換熱與反應設備 | 各種腐蝕性介質在加熱、冷卻、反應過程中的交匯處。 | TA1, TA2, TA10 | 列管式換熱器的管箱法蘭、反應釜的攪拌口及入料口法蘭、塔器各段連接法蘭。 |
| 精細化工與醫藥 | 環氧丙烷（PO）、有機氯化物、多種溶劑。 | TA2, TA9 | PO裝置中接觸液氯和丙烯的管道法蘭、醫藥中間體合成釜的法蘭連接。 |
| 油氣開采與集輸 | 含CO?、H?S、Cl?的高溫高壓采出水（污水）。 | TA2, TA10 | 海上平臺注水管線、海底管道連接器、高腐蝕性油氣分離器進出口的法蘭。 |
| 石油煉化 | 常減壓塔頂冷凝系統（含HCl-H?S-H?O）、含酸廢水處理系統。 | TA2, TA10 | 塔頂餾出線、冷換設備、酸性水汽提裝置的法蘭，解決“環烷酸”腐蝕問題。 |
六、 與其他工業領域用鈦法蘭的對比
不同領域?qū)︹伔ㄌm的性能要求、材質選擇和質量控制側重點差異顯著。
| 對比領域 | 主要應用場景與典型案例 | 核心性能需求 | 常用材質與工藝特點 | 與化工石油法蘭的核心差異 |
| 海洋工程 | 海水淡化設備高壓泵法蘭、深海鉆井平臺立管連接器、艦船海水管路法蘭。 | 耐海水腐蝕/空蝕、高比強度、抗疲勞。 | TA2，TA5。注重大型整體鍛造和焊接工藝。 | 更強調抗海洋生物附著和在動態載荷下的可靠性，對耐特定化工介質要求不高。 |
| 電力能源 | 核電蒸汽發生器二次側管路法蘭、地?zé)犭娬灸望u水腐蝕法蘭、煙氣脫硫（FGD）系統法蘭。 | 耐高溫高壓水蒸氣、耐地?zé)猁u水腐蝕、耐石膏漿液沖刷。 | TA2，TA10，TC4。核電用材要求極高的純凈度和追溯性。 | 核級法蘭有極端嚴格的無損檢測和質保體系；地?zé)岱ㄌm面對的是獨特的地層鹵水化學。 |
| 航空航天 | 發動機燃油/液壓管路法蘭、機身環控系統法蘭。 | 超高強度/重量比、耐高溫、高可靠性。 | TC4，TC11等高強度合金。采用等溫鍛、精密加工。 | 核心追求極致減重和在復雜應力下的疲勞性能，對耐腐蝕性的要求次于化工。 |
| 生物醫學 | 人工關節（髖臼杯）鍛造毛坯、大型醫療設備（如MRI）的支撐結構連接件。 | 絕對生物相容性、與骨骼匹配的彈性模量、高潔凈度。 | TA2，TC4 ELI（超低間隙元素）。要求無菌、無毒性元素釋放，表面常需特殊處理（如噴涂）。 | 材料標準直接引用醫用植入物標準（如ASTM F67），對化學純度和生物安全性的要求遠超工業法蘭。 |
| 制冷與空調 | 溴化鋰吸收式制冷機的高真空腔體法蘭、耐腐蝕性冷媒的管路法蘭。 | 高氣密性、耐溴化鋰溶液腐蝕。 | TA2。加工精度高，確保真空密封。 | 對真空密封性能的要求極為苛刻，介質腐蝕性相對單一。 |
| 高端機械制造 | 精密儀器框架連接件、半導體制造設備中耐蝕腔體法蘭。 | 高尺寸穩定性、無磁性、低熱膨脹、高清潔度。 | TA2。強調精密加工和超潔凈裝配環境。 | 側重于物理性能（無磁、穩定）和超凈環境兼容性，而非抗強化學腐蝕。 |
七、 未來發展新領域與方向
材料研發高端化：
低成本耐蝕合金：研發不含貴金屬（如鈀）但能在還原性酸中保持穩定的新型鈦合金，以降低材料成本。
鈦/鋼復合法蘭：通過爆炸焊接或熱軋復合技術，制造“鈦覆層（耐蝕）+鋼基層（承壓）”的復合法蘭，在保證耐蝕性的同時大幅降低成本，適用于大口徑、中低壓管道- 。
制造工藝智能化與綠色化：
智能鍛造與加工：利用數值模擬優化鍛造工藝，并通過智能制造執行系統（MES） 和自動化生產線，實現工藝參數精準控制、質量全程追溯，提升產品一致性和生產效率。
短流程綠色制造：推廣近凈成形技術，減少加工余料；采用智能化熱處理爐，精準控溫節能降耗；構建綠色工廠，降低生產能耗與碳排放。
應用場景跨界融合：
新能源與環保：在氫能領域（如電解水制氫設備、高壓儲氫瓶閥座）、儲能領域（如液流電池電解液管路）拓展應用。
高端消費品與民用：憑借抗菌、耐蝕、輕質特性，向高端廚具、名酒陳釀容器、戶外裝備等領域滲透，實現從“工業專屬”到“民生共享”的跨越。
醫療植入物拓展：利用精密鍛造技術，生產更復雜、個性化的骨科植入物鍛件（如脛骨平臺托、肩關節），成為高端制造的新增長點。
綜上所述，化工石油工業用鈦法蘭是材料科學與工程需求的深度結合體。其未來發展將沿著材料更優、制造更智、成本更低、應用更廣的路徑持續演進，不僅在傳統工業防腐中扮演關鍵角色，更將在新興高端領域開辟?gòu)V闊空間。
