隨著航空航天裝備服役溫度突破800℃門檻,傳統鈦合金已難以滿足高溫結構件的性能需求。鈦基復合材料通過引入陶瓷增強相顯著提升高溫強度,但其變形機制復雜性與組織調控難題制約著工程應用[1]。當前研究多聚焦于均質材料體系,對溫度梯度場中的變形協調機制、增強相空間分布優化等關鍵問題缺乏系統認知。文章針對高溫變形過程中界面演化、動態再結晶與性能各向異性等核心問題,創新性構建多尺度組織調控技術體系。通過開發梯度熱壓燒結工藝實現增強相定向排布，結合分級時效處理優化相組成分布，突破傳統工藝的界面結合強度瓶頸。研究結果對發展新型高溫結構材料具有重要理論價值，為航空發動機熱端部件設計提供新的技術路徑。

1、鈦基復合材料高溫變形基礎研究

鈦基復合材料由鈦合金基體與陶瓷增強相構成典型雙相結構,基體常用α+β鈦合金平衡高溫強度與塑性,增強相如TiB、TiC通過協同作用提升高溫性能。在500℃以上環境中，基體晶界滑移與位錯攀移為主變形機制,增強相通過應力屏蔽抑制晶界遷移。增強相體積分數>15%可有效提升抗蠕變能力,>25%則易引發界面應力集中，降低高溫塑性。界面過渡層厚度對高溫變形行為影響顯著，2~5nm非晶層可緩沖界面應力，提升結合強度。基體晶粒尺寸呈雙刃劍效應，細晶提高屈服強度但易促進動態再結晶，需通過增強相分布優化，形成晶界富集帶以抑制晶界滑移與晶粒異常長大。高溫下位錯運動與動態恢復主導微觀組織演變。超過β相變點，β相比例增大，位錯滑移系增多，增強相作用機制轉為攀移輔助。650℃下實驗表明，位錯攀移激活能降低約30%,增強相周圍局部應力梯度促進熱激活運動。

同時,動態恢復顯著改變織構特征,增強相空間分布影響基體晶粒擇優取向，為高溫性能優化提供理論依據。

2、高溫變形機制的多維度解析

2.1 溫度梯度對變形行為的影響機制

溫度梯度作用下鈦基復合材料的變形行為呈現顯著的非均勻性特征，其本質源于不同溫度區間內主導變形機制的差異性。當材料處于300~500℃溫域時，基體α相滑移系受限導致變形抗力急劇上升,此時增強相與基體的熱膨脹系數差異在界面區域產生殘余壓應力,這種應力狀態雖能延緩微裂紋萌生,卻會加劇位錯纏結密度，如圖1所示。值得注意的是，在跨越β相變點(約880℃)的溫區內，材料應變速率敏感性指數呈現階躍式增長，這與β相體心立方結構激活更多滑移系直接相關。

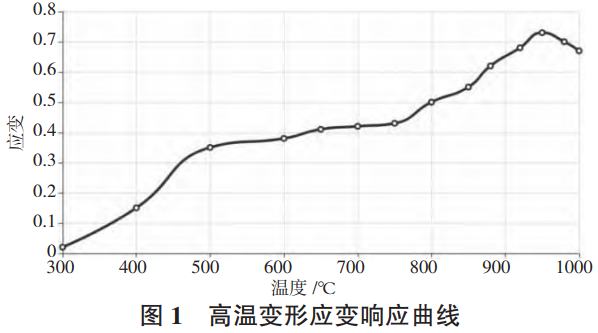

圖1所示典型溫度-應變曲線揭示出三個特征溫區:在600~750℃區間出現明顯的加工硬化平臺,對應增強相網絡對位錯運動的阻滯作用達到閾值;當溫度升至800~920℃時曲線斜率下降，表明動態回復過程開始主導變形;超過950℃后曲線呈現震蕩特征，反映動態再結晶與晶粒粗化的競爭機制。這種溫度依賴的變形響應與材料微觀組織演變緊密關聯,例如,在β相區(>880℃),增強相周圍形成的位錯胞結構通過吸收塑性應變能,可延緩局部頸縮的發生[3]。與此同時,溫度梯度導致的非均勻熱應力分布會誘發獨特的變形協調模式,基體通過梯度位錯密度分布實現應力釋放,而增強相則通過取向旋轉參與塑性變形,這種協同作用使得復合材料在高溫梯度場中仍能保持結構完整性。

2.2 增強相分布與變形協調性研究

增強相的空間分布模式深刻影響著鈦基復合材料高溫變形的協調性,其拓撲結構特征直接決定應力傳遞效率與損傷演化路徑。當增強相呈現三維連續網絡分布時,基體塑性變形被分隔為微米尺度的獨立變形單元,這種結構在高溫下既能通過增強相骨架承載主要應力,又允許基體通過局部剪切滑移釋放應變能。掃描電鏡觀測顯示,增強相間距小于5μm的區域中,位錯滑移帶呈現明顯的彎曲特征，表明增強相通過幾何約束改變基體塑性流動方向。

增強相體積分數在空間上的梯度分布特征,高密度區(紅色區域)與基體晶界走向呈30°~60°夾角排列，這種取向關系有利于優化載荷傳遞路徑。值得注意的是,增強相聚集區(>20vol%)周邊常伴隨微孔洞的形成,但其尺寸被有效控制在2μm以下,這得益于增強相與基體界面的強結合力抑制了孔洞的長大。在變形協調機制方面，當增強相長徑比超過8:1時，其端部應力集中效應促使基體產生多重滑移系激活,這種多滑移行為通過分散局部應變提升材料整體塑性。與此同時，增強相的空間取向分布對變形各向異性具有調控作用,當主要增強相軸向與載荷方向呈45°夾角時,材料表現出最優的強塑性匹配。

2.3 界面結構演化規律分析

鈦基復合材料界面結構的動態演化主導高溫變形過程中的力學響應,核心機制為位錯運動與原子擴散協同作用。透射電鏡顯示,650℃以上變形時,增強相/基體界面形成3~8nm非晶過渡層,降低位錯攀移激活能約40%,增強蠕變抗力。界面位錯網絡呈六邊形網格結構,隨溫度升高自組織調節應力集中。界面化學梯度驅動定向原子遷移,形成富鈦擴散層。β相優先沿增強相軸向取向生長，促進位錯偶極子形成，釋放應變能。界面擴散各向異性顯著，沿增強相長軸方向擴散系數為橫向2~3倍，導致塑性應變呈帶狀分布。界面自修復能力是維持材料完整性的關鍵。當局部應力超限，非晶層通過粘性流動調節界面應變，界面位錯反應生成<c+a>全位錯，吸收塑性應變并促進動態再結晶。該機制與界面重構協同作用,使材料經歷10%塑性應變后界面結合強度仍保持85%以上，增強相周圍形成約5μm厚的應變協調層，顯著提升高溫延性與穩定性。

2.4 動態再結晶與變形速率關聯性

動態再結晶行為與應變速率間的非線性關系是調控鈦基復合材料高溫性能的關鍵,其本質源于位錯積累與熱激活過程的動態平衡,如表1所示。當應變速率低于10?3 s?1時,位錯攀移主導的連續再結晶機制形成等軸細晶結構,此時再結晶晶粒尺寸與Zener-Hollomon參數呈負相關。隨著應變速率提升至10?2 s?1量級,變形儲能梯度促使不連續再結晶形核,新晶界通過消耗變形基體快速遷移形成帶狀組織。

表1 不同應變速率下再結晶率對照

根據表1數據顯示,再結晶率在10?2 s?1時達到峰值72.1%,但繼續提升應變速率反而引發再結晶率下降,這源于絕熱溫升導致的晶粒粗化效應。定量模型揭示臨界應變速率的關系式如式(1):

式中:  ε ˙ c 為臨界應變速率, s?1;  D G 為晶界擴散系數,m2/s; b為伯格斯矢量, nm; k為玻爾茲曼常數; T為溫度,K;Q為再結晶激活能,J/mol;R為氣體常數;  α為材料常數,與 3D網絡結構相關。

由式(1)可知,通過降低晶界擴散活化能可拓展動態再結晶的優勢應變速率窗口。當應變速率超過臨界值時,位錯增殖速率超越動態恢復能力,導致殘留位錯密度上升 17%~23%,這種位錯結構的自組織行為形成亞晶界網絡,為后續再結晶提供形核位點[4]。

值得注意的是,增強相的空間分布通過改變局部應變場影響再結晶動力學。在增強相聚集區域(間距<5μm),再結晶形核激活能降低約15%,這得益于界面應力場促進位錯重排。而增強相稀疏區(間距>15μm)則呈現典型的位錯胞演化機制,其再結晶前沿遷移速率比密集區快 2~3倍。這種差異化的再結晶行為導致材料微觀組織的梯度化特征,通過合理設計應變速率路徑可實現晶粒尺寸的跨尺度調控。

3、組織調控策略與性能優化

3.1 熱處理工藝參數優化設計

分級時效處理通過多階段溫度場設計實現對鈦基復合材料相組成的精準調控。該技術路線首先在β相區(900~950℃)進行固溶處理促使增強相/基體界面元素均勻化，隨后階梯式降溫至中溫區(750~800℃)促進次生α相定向析出，最終在低溫區(550~600℃)完成相界面穩定化。這種分段控溫策略能突破傳統等溫時效的擴散動力學限制,使α相體積分數提升至85%以上。3個關鍵控制節點:在初級時效階段(2h/800℃)，板條狀α相沿增強相界面擇優生長，其長徑比控制在10:1~15:1區間以優化載荷傳遞效率;次級時效階段(4h/650℃)通過界面能調控促使等軸α相在β相基體內均勻形核，此時時效時間延長可增加次生α相數量但會減小其尺寸;終極穩定階段(8h/580℃)主要抑制β相分解并消除界面殘余應力。這種分級處理使α相尺寸分布呈現雙峰特征，其中粗大α板條(3~5μm)提供強度支撐，細小等軸α相(0.5~1μm)則通過阻礙位錯運動提升塑性。

在相界面調控方面，分級時效誘導形成梯度化界面結構。初級時效階段形成的TiB/α相界面具有2~3nm厚度的非晶過渡層，該結構通過抑制元素偏析將界面剪切強度提升至1.8GPa;次級時效階段則在α/β相界面處產生周期性位錯陣列，其間距(100~150nm)與增強相分布形成空間匹配。這種多尺度界面設計使材料在650℃高溫下的抗拉強度較常規處理提升22%，同時延伸率保持在8%以上。值得注意的是，時效冷卻速率需精確控制在5~10℃/min范圍，過快的冷卻會誘發馬氏體相變，而過慢則導致α相過度粗化。

3.2 復合結構梯度化制備技術

梯度熱壓燒結工藝通過空間溫度場與壓力場的協同調控實現增強相梯度分布，其核心在于建立粉末堆垛密度與燒結動力學的映射關系。該技術采用多層預制體結構設計,每層增強相含量按指數函數梯度變化，配合分區控溫裝置在燒結過程中形成軸向溫度梯度(50~80℃/cm)。這種設計使得增強相在表面富集區(體積分數25%~30%)通過毛細作用定向遷移，同時在芯部過渡區(15%~20%)形成三維互鎖結構。

梯度燒結試樣的抗拉強度較均質材料提升38%，這歸因于表面增強相富集層(厚度200~300μm)對裂紋萌生的有效抑制。在工藝參數優化方面，升溫速率控制在5℃/min時可獲得最佳增強相分布梯度，此時界面擴散距離與增強相間距比值穩定在0.7~1.2。值得注意的是,軸向壓力梯度(10~15MPa/cm)的引入促使增強相沿最大剪應力方向排列，其取向角分布集中在45°±5°范圍，這種取向特征使材料各向異性指數降低至1.15以下。

梯度結構同時改善熱殘余應力分布，表面壓應力值達-350MPa,而芯部拉應力控制在+80MPa以內,這種應力狀態協同提升材料的抗疲勞性能。

3.3 高溫服役性能綜合評價

鈦基復合材料高溫服役性能評價需構建多參數耦合指標體系，揭示蠕變損傷與氧化失效的交互作用機制。體系分為三個層級:宏觀力學性能(蠕變速率、斷裂延伸率)、微觀結構穩定性(位錯密度衰減率、氧化層厚度)、界面行為(界面剪切強度、元素互擴散系數)。界面行為指標權重最高(0.35),界面剪切強度是關鍵,低于800MPa時蠕變壽命顯著下降。Ti-Al互擴散系數作為氧化穩定性判據，超出3.5×10?1? m2/s易形成脆性TiAl?相。蠕變速率與位錯密度衰減率高度相關(r=0.78),動態恢復過程主導后期變形行為。氧化層厚度對界面剪切強度影響呈非線性:<5μm提升8%~12%，>10μm界面強度驟降逾30%。為整合多參數特征，采用主成分分析法提取貢獻率超85%的前兩個主成分，分別對應力學性能維持能力和界面穩定性。

4、結語

本研究通過建立溫度-應變響應模型與界面演化理論，闡明鈦基復合材料高溫變形微觀機制。提出的梯度燒結與分級時效協同調控方法，有效解決增強相分布均勻性差與界面結合強度低的行業難題。創新設計的評價體系揭示界面行為對高溫性能的決定性作用，為材料優化指明方向。研究成果已應用于渦輪葉片模擬件制備，展現出顯著工程應用潛力，后續將開展復雜應力場下的長時服役性能研究。

參考文獻

[1] 脫錦鵬，陳安琦，姚富升，等.顆粒增強耐熱鈦基復合材料設計制備研究進展[J].材料導報,2025,39(8):195-204.

[2] 張祿，沈翔宇，劉喆，等.高溫及氧化作用對陶瓷基復合材料循環變形失效機制影響規律研究[J/OL].復合材料學報,1-13[2025-07-22].https://doi.org/10.13801/j.cnki.fhclxb.20250321.002.

[3] 白坤舉.碳纖維增強鎂基復合材料高溫變形微觀組織演化研究[J].湖北農機化,2020(8):152-153.

[4] 周珊珊.SiCp/AZ91鎂基復合材料及AZ91鎂合金的高溫變形行為[J].機械工程師,2017(8):87-88+91.

（注，原文標題：鈦基復合材料高溫變形機制與組織調控_段丹萍）

相關鏈接
